Blackmagic DeckLink 8K Pro

Описание

DeckLink 8K Pro

Захват и вывод видео в 8K

DeckLink 8K Pro — современная 8‑линейная PCIe‑плата, предназначенная для материала в 8K‑разрешении. Наличие четырех разъемов 12G‑SDI обеспечивает поддержку SD, HD, Ultra HD,4K, 8K и 8K DCI с кадровой частотой до 60 fps и звуком на 64 каналах. Модель позволяет обрабатывать 8‑ и 10‑битное видео YUV 4:2:2, а также 10‑ и 12‑битное видео RGB 4:4:4 в полном цветовом пространстве по стандарту Rec. 2020. Так как интерфейсы являются двусторонними,их можно использовать для захвата или вывода 8K‑изображения в режиме Quad Link либо для записи одновременно с воспроизведением при подключении к SDI‑источникам на основе Single Link или Dual Link.

Идеальное решение для постпроизводства

Поддержка SD, HD, Ultra HD, 4K и 8K

С помощью DeckLink изображение с камеры или деки можно передавать непосредственно в приложения класса DaVinci Resolve для последующего монтажа и наложения эффектов. В зависимости от модели предусмотрена поддержка всех основных форматов, используемых в кино, на телевидении и студиях постпроизводства. Платы обеспечивают обработку 12‑битного видео 4:4:4, материала с кадровой частотой до 60 fps, а также проектов в 3D и с широким динамическим диапазоном. Все это делает линейку идеальным решением для вывода сигнала на профессиональные SDI‑мониторы, HDMI‑телевизоры или экраны цифровых проекторов.

Широкий выбор моделей

Идеальное решение для любого проекта. DeckLink 8K Pro и DeckLink 4K Extreme 12G с интерфейсом 12G‑SDI обеспечивают высокую скорость передачи данных и позволяют выполнять обработку видео в Ultra HD и 8K. Кроме того, в линейке есть модели с поддержкой 3G‑, 6G‑ и 12G‑SDI, которые оснащаются разной комбинацией аналоговых, SDI‑ и HDMI‑разъемов. Для одновременного захвата и вывода из нескольких источников можно использовать специальные многоканальные платы. Благодаря тому, что звук встроен в SDI‑поток, каждая модификация совместима с деками, мониторами, проекторами и другим профессиональным оборудованием вещательного класса.

Высококачественные разъемы

Каждая плата снабжена современными разъемами, которые обеспечивают безупречное качество изображения и звука, а также совместимость с профессиональным SDI‑оборудованием. Плата имеет четырехканальный интерфейс 12G‑SDI, другие модели — 6G‑SDI или 12G‑SDI (Single Link и Dual Link) либо 3G‑SDI (Single Link). На некоторых платах предусмотрены разъемы для S‑Video, аналогового компонентного и композитного сигналов, а также ввод и вывод двух каналов AES/EBU‑ и четырех каналов балансного аналогового звука. Все модели оснащены синхровходом BlackBurst/Tri‑Sync и последовательным портом для управления декой. Интерфейсы 6G‑SDI и 12G‑SDI с автоматическим выбором скорости позволяют передавать материал в любых разновидностях SD, HD и Ultra HD. DeckLink 8K Pro и DeckLink 4K Extreme 12G дополнительно дают возможность обрабатывать форматы DCI и видео с высокой кадровой частотой.

Непревзойденное качество видео

Платы позволяют использовать форматы с компрессией (например, ProRes и DNxHD), а также 10‑битное несжатое видео YUV и 12‑битное видео RGB. Благодаря тому, что при обработке создается математически точная копия исходного изображения, полученный материал будет всегда иметь максимально высокое качество. DeckLink дает возможность более точно выполнять кеинг, наложение слоев, цветокоррекцию и многие другие действия.

Передовые технологии

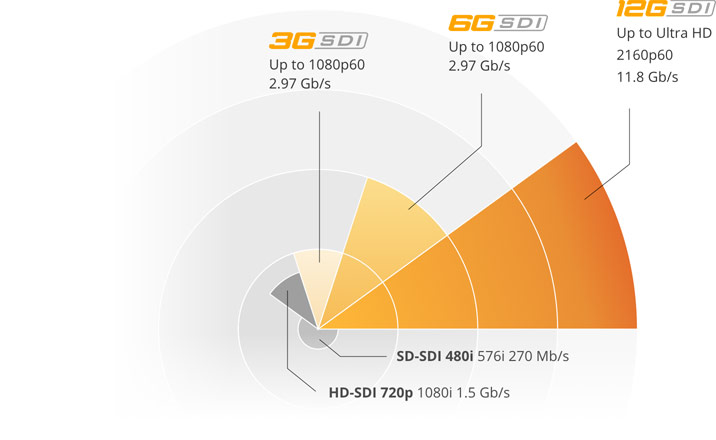

Передача сигнала через 6G‑SDI и 12G‑SDI позволяет захватывать и выводить изображение в Ultra HD, 4K и даже 8K, когда разрешение составляет 7680×4320 пикселей. Вместе с тем обеспечена полная совместимость с существующим SD‑ и HD‑оборудованием. DeckLink SDI 4K и DeckLink Studio 4K оснащены разъемами 6G‑SDI, модель DeckLink 8K Pro — четырехканальным, а DeckLink 4K Extreme 12G — двухканальным интерфейсом 12G‑SDI, который поддерживает работу с двухпотоковым стереоскопическим 3D‑видео и материалом с частотой до 60 кадров/с. Платы 8K Pro и 4K Extreme 12G будут отличным выбором для монтажа и цветокоррекции в DaVinci Resolve!

Видеовходы SDI	Четыре двусторонних разъема 12 Гбит/с для работы с SD, HD, 2K, 4K и 8K. Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.
Видеовыход SDI	Четыре двусторонних разъема 12 Гбит/с для работы с SD, HD, 2K, 4K и 8K. Поддержка 4:2:2/4:4:4 (один, два и четыре канала). Возможность переключения между 2D и 3D.
Ввод звука через SDI	16 встроенных каналов (SD/HD/2K). 64 встроенных канала (4K/8K).
Вывод звука через SDI	16 встроенных каналов (SD/HD/2K). 64 встроенных канала (4K/8K).
Синхровход	Tri-Sync или Blackburst
Подключение к компьютеру	8-линейная плата PCI Express третьего поколения, совместимая со слотами х8 и х16
Поддерживаемые кодеки	AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатое 8-битное видео 4:2:2, несжатое 10‑битное видео 4:2:2, несжатое 10‑битное видео 4:4:4
ПО в комплекте	DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.
Обновление внутреннего ПО	Через программный драйвер, запускаемый в начале работы или через функцию обновления
Физическая установка	8-линейная плата PCI Express третьего поколения, совместимая со слотами х8 и х16 для Mac OS, Windows и Linux.
Программные приложения	DaVinci Resolve Fusion Final Cut Pro X Adobe Premiere Pro CC Avid Media Composer Adobe After Effects CC Avid Pro Tools Steinberg Cubase Autodesk Smoke Adobe Photoshop CC
Другие поддерживаемые приложения	The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Derivative TouchDesigner, Assimilate Scratch. Возможность захвата и вывода в 8К зависит от используемого программного обеспечения
Форматы SD	525i/59,94 NTSC; 625i/50 PAL
Форматы HD	720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60; 1080p/95,90; 1080p/96; 1080p/100; 1080p/119,88; 1080p/120 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50; 1080i/59,94; 1080i/60
Форматы 2K	2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI; 2Kp/95,90 DCI; 2Kp/96 DCI; 2Kp/100 DCI; 2Kp/119,88 DCI; 2Kp/120 DCI; 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI
Форматы Ultra HD	2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60; 2160p/95,90; 2160p/96; 2160p/100; 2160p/119,88; 2160p/120
Форматы 4K	4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI; 4Kp/95,90 DCI; 4Kp/96 DCI; 4Kp/100 DCI; 4Kp/119,88 DCI; 4Kp/120 DCI
Форматы 8K	4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60
Форматы 8K DCI	8Kp/23,98 DCI; 8Kp/24 DCI; 8Kp/25 DCI; 8Kp/29,97 DCI; 8Kp/30 DCI; 8Kp/47,95 DCI; 8Kp/48 DCI; 8Kp/50 DCI; 8Kp/59,94 DCI; 8Kp/60 DCI
Форматы 3D (через SDI)	720p/50; 720p/59,94; 720p/60 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60; 1080p/95,90; 1080p/96; 1080p/100; 1080p/119,88; 1080p/120 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50; 1080i/59,94; 1080i/60 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI; 2Kp/95,90 DCI; 2Kp/96 DCI; 2Kp/100 DCI; 2Kp/119,88 DCI; 2Kp/120 DCI 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI; 4Kp/95,90 DCI; 4Kp/96 DCI; 4Kp/100 DCI; 4Kp/119,88 DCI; 4Kp/120 DCI 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60; 2160p/95,90; 2160p/96; 2160p/100; 2160p/119,88; 2160p/120
Интерфейс SDI	В соответствии со стандартами SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2081-12, SMPTE 2082-10, SMPTE 2082-11, SMPTE 2082-12 и SMPTE ST2108‑1
Поддержка метаданных через SDI	RP 188/SMPTE 12M-2 и скрытые субтитры
Дискретизация звука	Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки SDI-изображения	4:2:2, 4:4:4
Цветовое разрешение SDI	8 и 10 бит YUV (4:2:2) в любых форматах; 8, 10 и 12 бит RGB (4:4:4) в форматах до 8Kp/30 DCI
Цветовое пространство	REC 601, REC 709, REC 2020
Скорость передачи данных	Интерфейс SDI позволяет переключаться между SD, HD, 2K, 4K и 8K
Преобразование цветового пространства	Аппаратное, на выходе в режиме реального времени
Обработка 3D-данных	Двухканальный захват и вывод
Создание эффектов в реальном времени	Поддержка интегрированных эффектов DaVinci Resolve, Final Cut Pro X. Возможность работы с Adobe Premiere Pro Mercury Playback Engine. Интегрированные эффекты Avid Media Composer.
Операционные системы
Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздняя версия	Windows 7, 8.1 и 10 (64-разрядная версия)
Linux
Потребляемая мощность	19 Вт
Сертификаты ЭМС	FCC, CE, RCM и KC
